Configuración externa del Volumen. La esfera.



Construcción lineal de las sombras en una esfera.



Explicación del último día en clase
Elipses que vamos a representar en los siguientes pasos:
1º Meridiano, 2º Ecuador, 3º Elipse sección a la esfera perpendicular a la dirección del rayo de luz

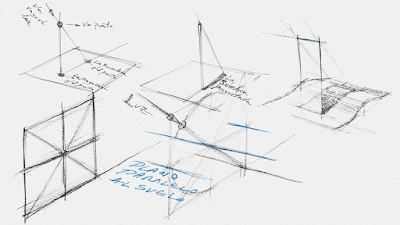

Paso 1º; Meridiano
 (y ejemplos de las sombras proyectadas del punto , la recta y el plano)

Paso 2º, Paralelo máximo
Paso 3º, Contorno y proyección del centro en la dirección de la luz
Paso 4º, Proyección en el plano del suelo del ancho de la esfera
Paso 5º, Sombra proyectada inscrita

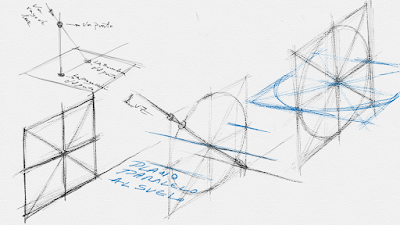

Paso 6º, Plano perpendicular a la dirección de la luz

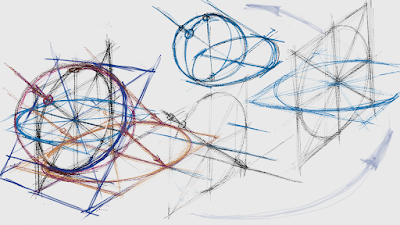

Paso 7º, Elipse inscrita, es la frontera entre luz y sombra

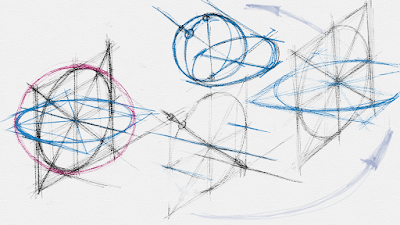

Paso 8º, trazado parte oculta de la elipse sección a la esfera,
perpendicular a la dirección de la luz.

Gifs animados del proceso explicado sobre suelo cuadriculado (realización opcional y voluntaria)




Esquema lumínico y tonal de las sombras en una esfera.


Lámina de la explicación y demostración realizada en el aula aplicando el grafito.






Ejemplos de acabados según la calidad dela superficie . En la satinada habrá que tener en cuenta los reflejos










Observa el esquema lumínico en cilindros y esfera









 Aplicación, mediante tramas del esquema lumínico a un objeto, en este caso en una vasija o superficie de revolución.







 Aplicación del grafito mediante superposiciones sutiles de manchas, sin tramas, en la representacion de formas orgánicas
